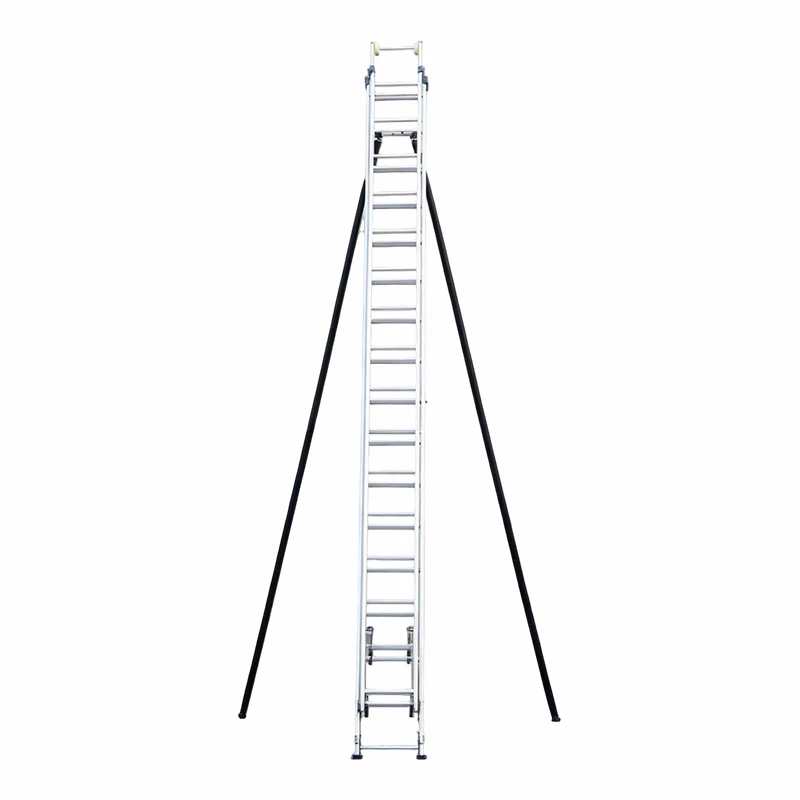

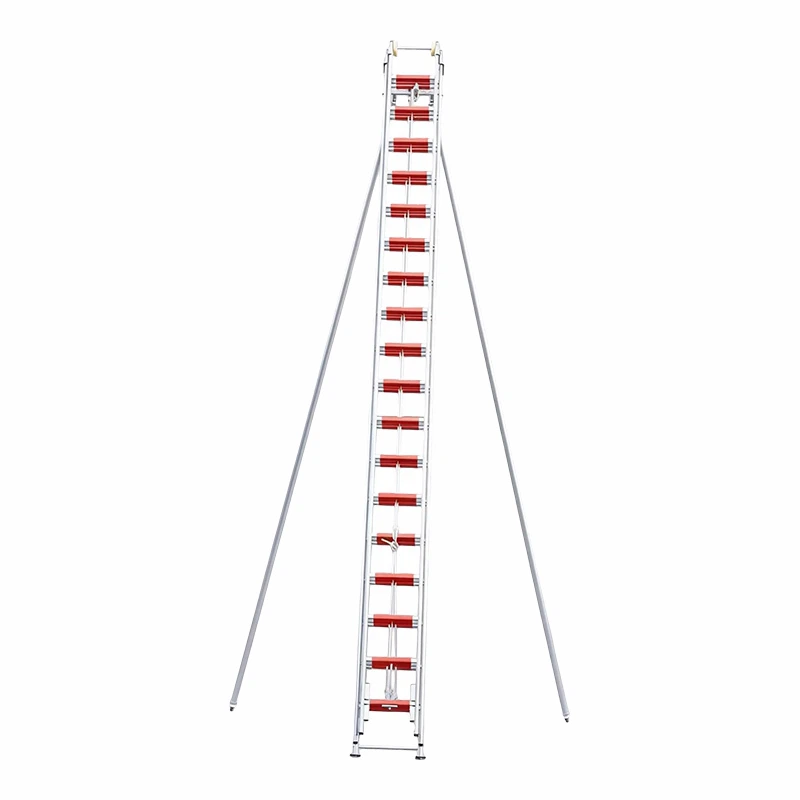

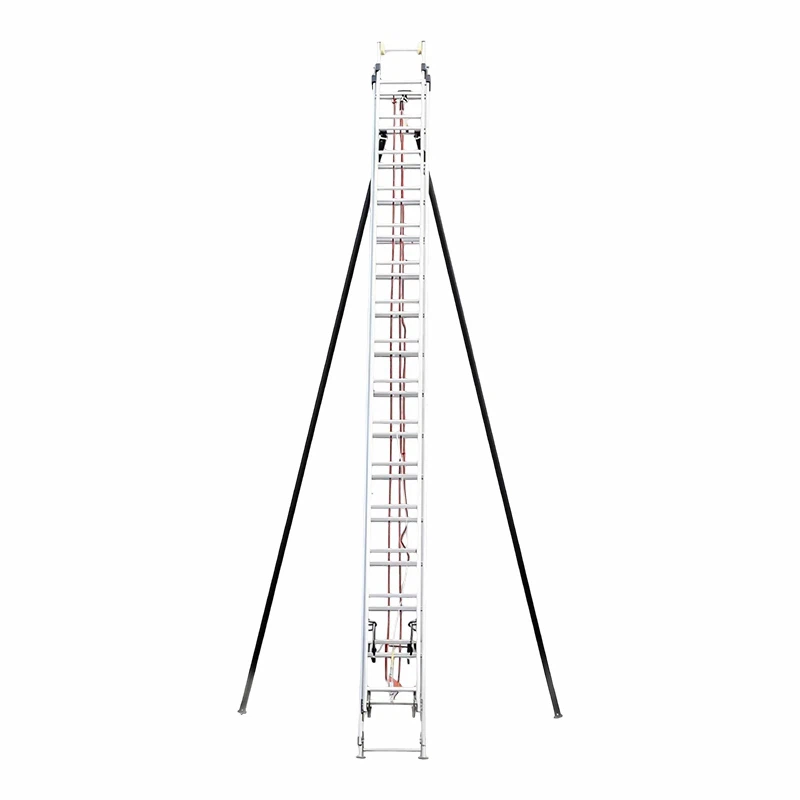

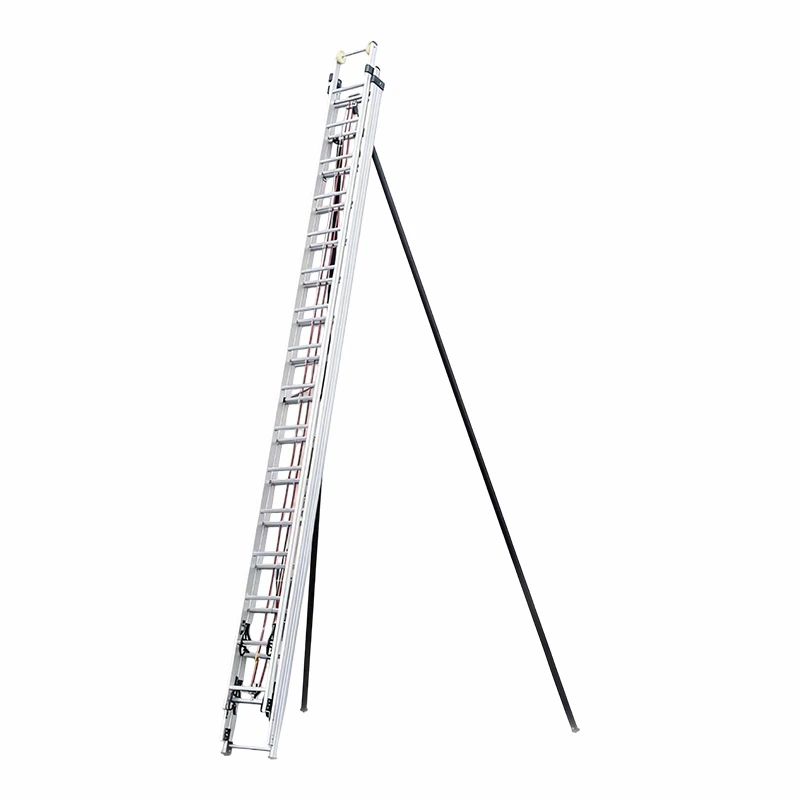

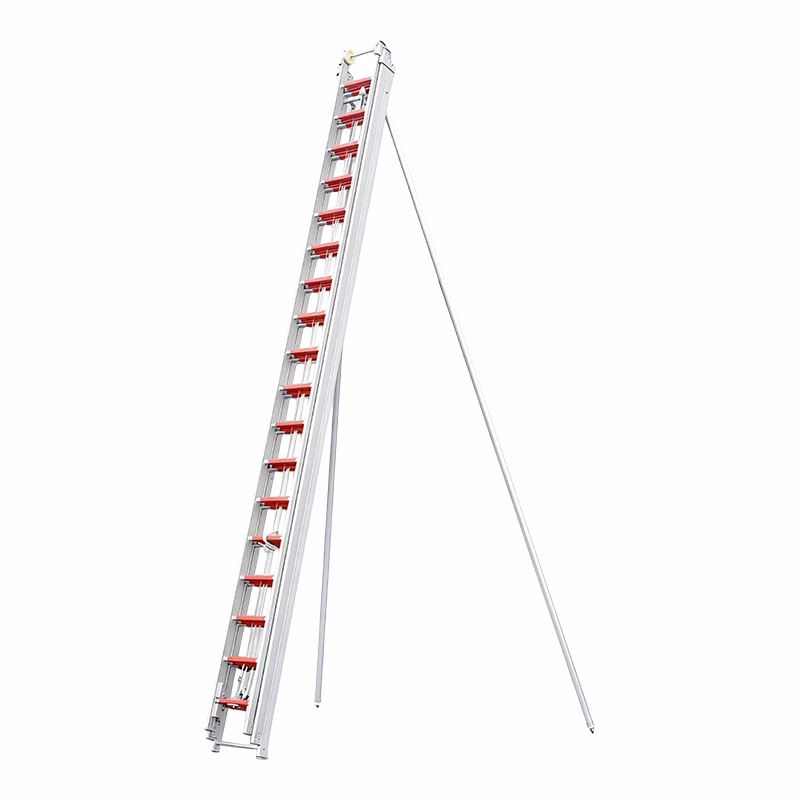

Drabina z potrójnym wysuwaniem o długości 15 m

Ten produkt to drabina strażacka o długości 15-m i trzech-sekcjach, dostępna w wielu modelach: TSL15, TSL15-A, TSL15-B, TSL15-C i TSL15-D. Korpus główny wykonany jest ze stopu aluminium, natomiast w modelu TSL15-B zastosowano stop aluminium klasy lotniczej.

Drabina z potrójnym wysuwaniem o długości 15 m jest zgodna z normą XF137-2007 Fire Ladder, przeszła badania typu przeprowadzone przez Krajowy Ośrodek Nadzoru i Kontroli Jakości Sprzętu Pożarniczego oraz uzyskała certyfikat CCC od Centrum Oceny Zgodności Produktu Ogniowego Ministerstwa Zarządzania Kryzysowego. Wszystkie modele przeszły kontrolę.

Długość robocza każdego modelu wynosi 15 metrów, z tolerancją ±0,3 metra.

Minimalna szerokość drabiny dla wszystkich modeli wynosi 350 mm, z tolerancją ±4 mm.

Każdy model ma odpowiednią dopuszczalną tolerancję masy.

Rozstaw szczebli jest dostępny w dwóch specyfikacjach:

• TSL15 i TSL15-C: 300 mm (±2 mm)
• TSL15-A, TSL15-B i TSL15-D: 340 mm (±2 mm)

Całkowita waga różni się w zależności od modelu:

• TSL15: 86 kg
• TSL15-A: 58 kg
• TSL15-B: 54 kg
• TSL15-C i TSL15-D: 68 kg

Struktura i wykonanie



Szczeble i poręcze boczne są ściśle dopasowane, bez luzów i zacięć. Metalowe szczeble są-antypoślizgowe. Wszystkie elementy złączne są ustawione pionowo i bezpiecznie dokręcone, bez wystających główek gwoździ, ostrych krawędzi lub zadziorów.

Nity są mocno zamocowane, a główki nitów są płaskie i półokrągłe. Zewnętrzna powierzchnia drabiny jest gładko wypolerowana i pozbawiona zadziorów.

Wszystkie części metalowe są ocynkowane i pokryte-farbą nieprzewodzącą. Powłokę nakłada się równomiernie, bez pominiętych miejsc i zacieków.

Konfiguracja akcesoriów



Poręcze boczne wyposażone są w kątomierze, które dokładnie wskazują kąt pomiędzy drabiną a podłożem.

Nogi podporowe wykonane są z metalu i zapewniają stabilne podparcie podczas pracy. Urządzenie ograniczające jest niezawodnie zaprojektowane i działa prawidłowo podczas wysuwania i wsuwania.

Drabina z potrójnym wysuwaniem o długości 15 m jest wyposażona w pręty wsporcze, które są bezpiecznie przymocowane do sekcji podstawowych, zapewniając stabilne podparcie.

Po testach zginania poziomego i zginania szczebli, współczynnik odkształcenia szczątkowego pozostaje wyjątkowo niski i znacznie poniżej wymagań standardowych.

Połączenia między szczeblami i szynami bocznymi, a także same szczeble wytrzymują bez szwanku siły ścinające podczas testów.

Podczas testu wypaczenia wszystkie stopy drabiny pozostawały w kontakcie z podłożem.

Kąty skręcenia segmentów drabiny spełniają wymagane normy. Kąty skrętu do przodu i do tyłu wszystkich modeli nie przekraczają określonych wartości granicznych.

Podczas testu przesuwania wysuwanego stopy drabiny nie przesuwały się na powierzchni testowej.

Po teście obciążeniowym pojedyncza noga podporowa i łączniki nie wykazały żadnych poluzowań, uszkodzeń ani deformacji.

Maksymalne odkształcenie płyt bocznych przy zginaniu wspornikowym było wyjątkowo niskie, co wskazywało na dużą stabilność konstrukcyjną.

Po teście kołysania bocznego współczynnik odkształcenia szczątkowego pozostawał znacznie poniżej wymagań standardowych.

Dwie boczne podpory były w stanie jednocześnie i stabilnie podeprzeć drugą i trzecią sekcję drabiny na dowolnej wysokości roboczej. Podczas testu bezpieczeństwa podpory nie wysunęły się ze schodów.

Drabina z potrójnym wysuwaniem o długości 15 m wykazała dobrą odporność na uderzenia. Podczas testów wsporniki działały normalnie i nie wystąpiły żadne znaczące odkształcenia ani uszkodzenia wsporników ani szczebli.
